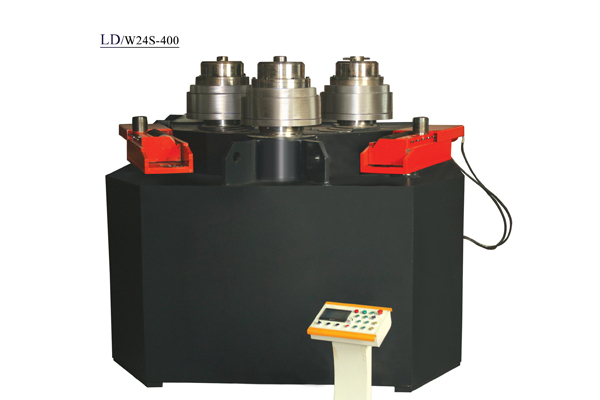

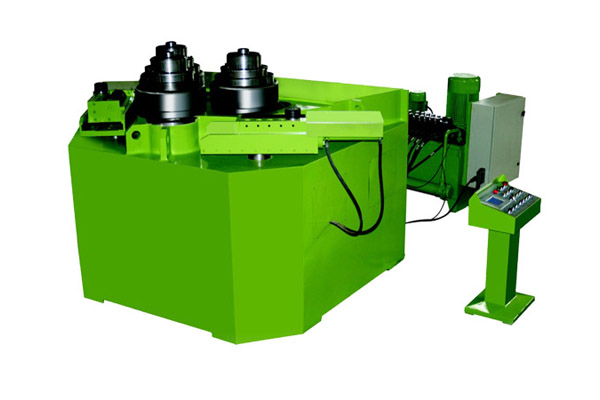

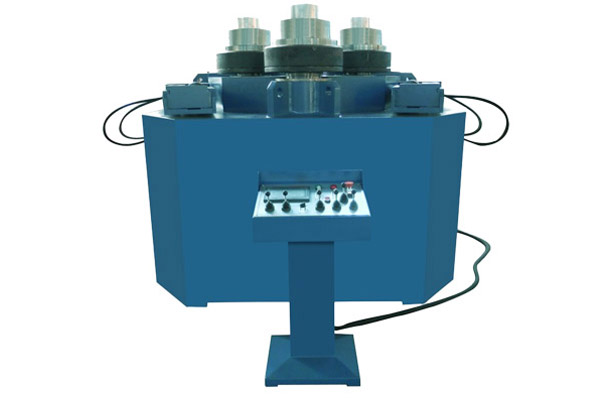

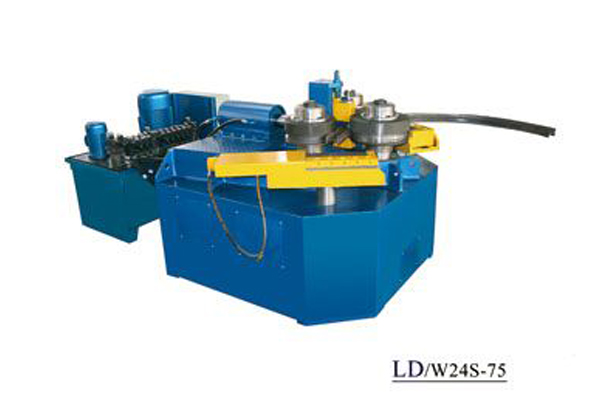

設備圖片





概述：

         型材彎曲機，是用于角鋼、槽鋼、工字鋼、扁鋼、方管、圓管等各種異型材的卷彎專用高效加工設備，可完成各種型材的端部預彎，卷制圓形、弧形工件，廣泛用于航空航天、石油化工、水電、造船、汽車制造、機械制造、鋼結構建筑等行業。 型材彎曲機結構概述該機為弧線下調式結構，上輥軸固定，兩下輥軸圍繞一中軸相對于上輥軸分別作弧線升降運動，其功能主要是預彎型材的端部和使型材彎曲變形，同時兩下輥軸也為主傳動軸，由液壓馬達驅動，使彎曲變形的型材卷制成形。為防止型材在卷彎過程中的扭曲變形，提高型材的卷彎精度，增設有兩托輥和滾輪，可上、下垂直移動，以適應卷彎不同規格和不同彎曲半徑的型材。

       180-型材彎曲機為弧線下調式三輥型彎?rùn)C(jī)，床身為鋼板結構件，做消除內應力處理，主輥的傳動通過液壓系統經液壓馬達、齒輪、鏈輪傳遞給動力做旋轉運動。兩只邊輥，繞中軸做弧線式運動，通過液壓系統經液壓馬達、齒輪傳遞的動力與主輥同時做旋轉運動，托輥則安裝在邊輥上，使托輥隨邊輥同時做弧線運動，以確保卷制型材的精度。根據現場和型材的要求，可以立式或臥式安裝.
        江蘇朗日機械公司年產的型材彎曲機是一種專用卷彎角鋼、槽鋼、工字鋼、扁鋼、方鋼、圓鋼等各種異型鋼材的高效加工設備，可一次上料完成卷圓、校圓工序，廣泛用在石油、化工、水電、造船及機械制造等行業。本機結構先進，工作可靠，體積小，功能先進，是目前國內外先進的型材成型設備。


技術參數

	LDW24-16	LDW24-45	LDW24S-75	LDW24S -100	LDW24-140	LDW24-180	LDW24-320	LDW24-400	LDW24-500
角鋼外彎	80×10φ800	100×12φ1000	120×12φ1250	150×16 φ1000	160×20 φ1600	200×20 φ3000	200×28 φ2000	200×281) φ1800	200×281)φ1800
角鋼內彎	80×10 φ1000	100×10φ1000	100×12φ1250	130×15φ1200	150×20φ1600	180×16φ3000	200×20φ2000	200×281) φ2000	200×281)φ2000
T型鋼外彎	80×9φ700	100×12φ800	120×13φ1250	150×15φ1200	160×20φ1400	200×20φ1600	200×28φ1800	200×281) φ1600	200×281)φ1600
T型鋼內彎	80×9φ1300	100×12φ1500	100×12φ1500	130×15φ1700	150×20φ2000	180×18φ2500	200×20φ2800	200×281) φ2500	200×281)φ2500
扁鋼立彎	80×18 φ800	100×25φ700	120×25φ1000	150×30φ1000	175×40φ1200	200×50φ2000	250×50φ1800	250×70φ1800	300×70φ2800
扁鋼平彎	180×20 φ500	200×35φ600	250×30φ1000	250×40φ1000	350×50φ900	400×60φ2000	450×70φ1000	500×80φ1200	500×100φ1600
方鋼	50×50 φ500	60×60φ600	70×70φ800	90×90φ1200	110×110φ1500	130×130φ1800	145×145φ2000	165×165φ2200	200×200φ2500
元鋼	φ60 φ600	φ70φ700	φ80φ800	φ100φ1000	φ125 φ1200	φ150φ1500	φ170φ1700	φ190φ1900	φ220φ2200
元管	φ76 φ700	φ100φ1100	φ142φ1800	φ170φ2000	φ190φ2500	φ220φ3000	φ300φ4000	φ330φ5000	φ400φ6500
方管	65×6 2）	90×52）	100×6.52）	120×82）	150×82）	180×10 2）	200×13 2）	250×132）	300×13 2）
工字鋼	—	100φ800	120φ900	160φ1100	200φ1500	240φ2000	280φ2000	320φ2200	500φ3000
槽鋼外彎	140×603) φ600	160×653) φ800	200×753) φ900	300×1003) φ1100	3603) φ1200	4503) φ2000	5003) φ2000	5503) φ2200	6003) φ1500
槽鋼內彎	140×603)φ800	160×653)φ1000	200×753) φ1000	300×1003)φ1100	3603) φ1400	4503) φ3000	5003) φ2000	5503) φ2200	6003) φ1500
H型鋼	—	—	—	120φ3500	180φ4500	200φ9000	220φ9600	240φ11000	320φ32000
	—	—	—	120φ2800	160φ3200	180φ4600	200φ5200	220φ5600	300φ9600
截面模量	18-25	30-40	45-50	95-110	180-320	300-600	400-700	600-1000	900-1500
電機功率	5.1/5.5	11	11	15	30	37	64	67	67
